Katalor 2250mm生产线
2250mm热连轧生产线是由德国西马克公司设计的具有现代国际先进水平英雄联盟菠菜app的热轧带钢生产线。采用日本TMEIC自动控制系统。该轧机轧制能力大,生产工艺先进,设备配置和控制措施齐全。主要设备的技术水平已达到国内领先水平。
2250mm生产线是卡英雄联盟菠菜app塔尔实现产业结构优化升级的重点建设项目。英雄联盟彩票官网首页自投产以来,产品质量稳步提高。英雄联盟赌钱网站
热轧车间生产规模450万吨热轧卷/板年,成品卷/板446.8万吨。其中:热轧商品卷51.8万吨/年,扁钢卷80万吨/年,横切钢板45万吨/年,冷轧卷270万吨/年。
热轧厂生产的主要钢种有:碳钢结构钢、优质碳钢结构钢、低合金结构钢、船体结构钢、锅炉/压力容器用钢、管道钢、高耐候钢、汽车用钢等。、IF钢、双相(DP)和多相(MP)、相变诱导塑性钢(TRIP)。
我们接待了很多国际友人来参观我们的工厂,他们都列在了图像墙上,我们非常荣幸您能来这里参观我们。
在此,我们的信息符合您的信息:
产品规格我们可以做
主要轧制线:
条带厚1.2〜25.4mm(实际生产2.0-20厚)
带宽800~2130mm(1500-2050/4.0厚)
钢圈内径762mm
钢卷外径≤2150mm
钢圈质量≤40.0t
单位宽度辊重≤24kg/mm
我们加工的产品规格

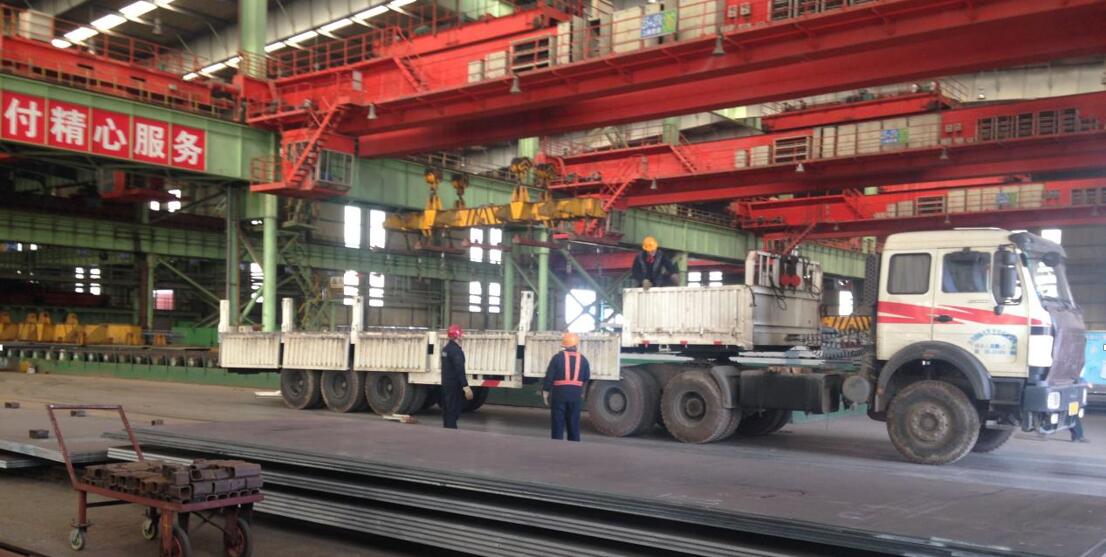

横切线:Katalor有两侧切和四侧切开卷线(低档钢卷只能开开离开工厂,具体信息随时间变化,请以工厂实时信息为准)
宽度:850〜2100mm
厚度:5.0〜25.4mm(4.0厚度不能冲压,不能4侧裁)
长度:2.0〜16.0m
调平绕组线:
带钢厚度:1.2 ~ 6.35毫米
分裂条厚度:1.2〜12.7mm
带钢宽度:800 ~ 2130毫米

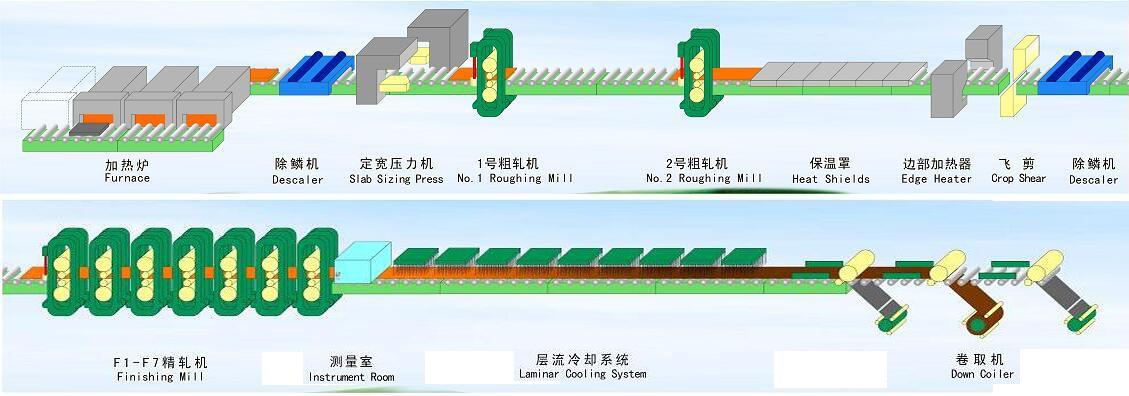

主要设备组成及工艺参数表
序列号 |
设备 |
数字 |
评论 |
1 |
步进梁式炉 |
4组 |
|
2 |
粗轧高压水除垢箱 |
1套 |
|
3. |
固定宽度按机 |
1套 |
Starting-stop类型 |
4 |
四辊可逆粗轧机 |
2帧 |
带垂直辊 |
5 |
外加热机 |
1套 |
|
6 |
飞行削减 |
1套 |
cutting |
7 |
高压水除垢箱在整理轧制前 |
1套 |
|
8 |
精轧机 |
7帧 |
|
9 |
层流冷却装置 |
1套 |
|
10 |
绕线机 |
3组 |
|
11 |
线圈运输系统 |
1套 |
|
12 |
交叉剪接单位 |
2SET. |
|
13 |
卷发机 |
1套 |

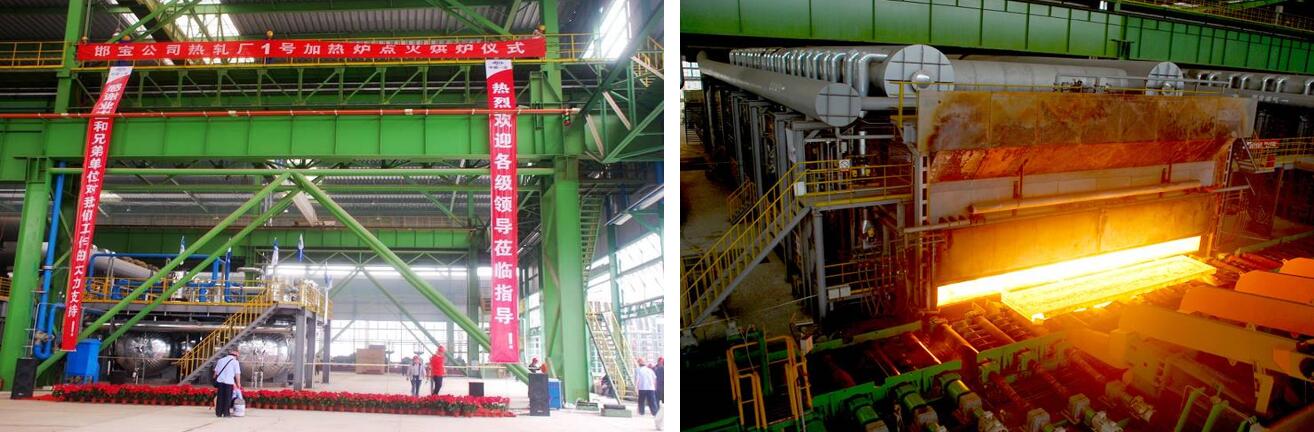

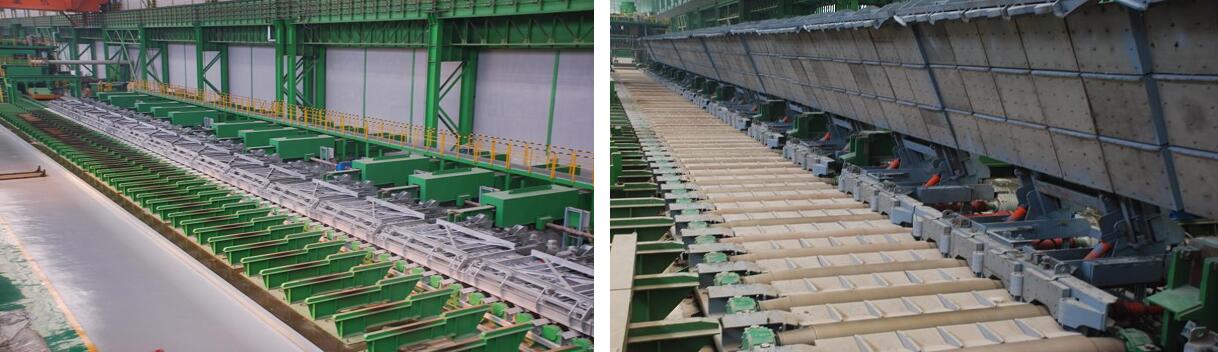

Katalor 2250mm主设备组成和工艺参数 - 加热炉
类型:推进梁式。
加热炉容量:375t / h•座(按标准坯料)
加热炉有效长度:55000 mm
主要设备组成及工艺参数-预氧化
钢坯退出加热炉后,首先进入预结皮装置去除氧化铁皮,防止粗轧氧化铁皮被压入。
类型:头部上下固定高度
除鳞装置总长度:~5600mm
喷水压力:18~19Mpa(喷嘴处)
Katalor 2250mm主设备组成和工艺参数 - 固定宽度按机
定宽压机位于粗轧除鳞箱与R1轧机之间。最大宽度为350mm,用于控制板的宽度和宽度精度。通过预成形控制,可获得良好的头尾宽度精度。采用该设备可增加选择板坯的灵活性,减少板坯种类。
固定宽度调整相对于立辊有以下优点:
※容量调节大
※有效提高热轧带钢厂的产量
※提高宽度调整效率
※提高宽度精度
※可以节省能源。
主要设备参数:
类型:行走和停止板侧压机
侧压力:0〜350mm(侧压取决于钢级,板坯宽度,温度和长度)
侧压力:max.22000KN

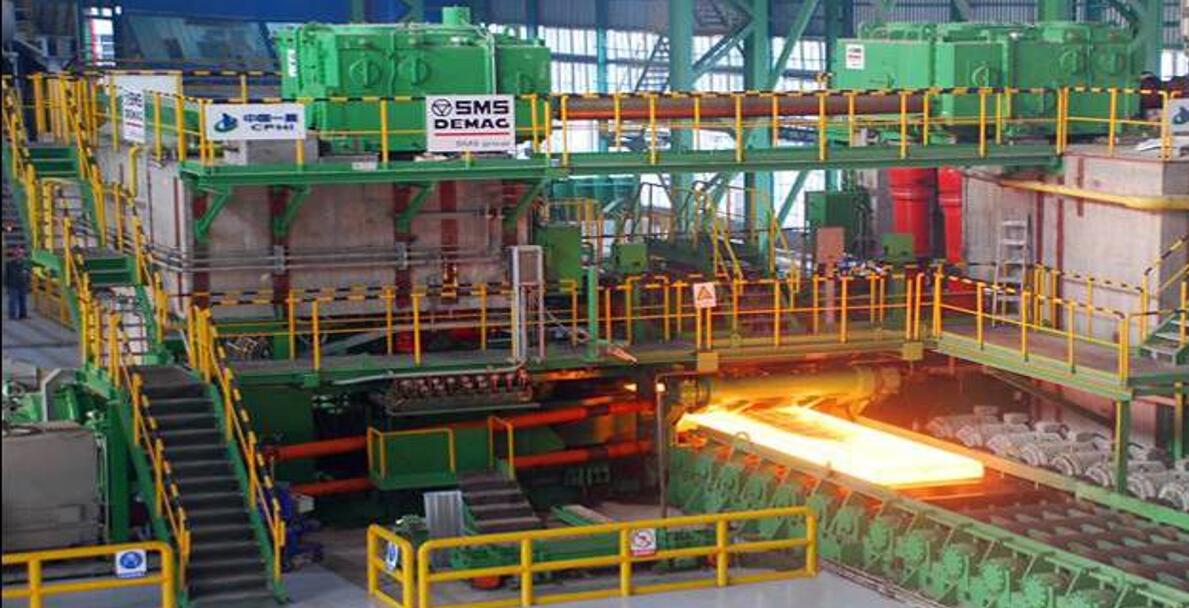

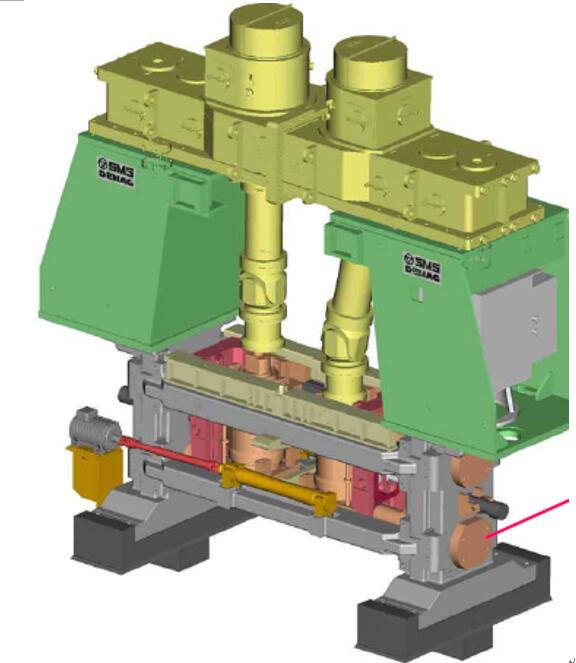

主要设备组成及工艺参数- E1/E2
热轧机有两台粗轧机(R1/R2),粗轧前各有一台立轧机,均配备液压AWC装置和短行程控制(SSC)功能。
立辊尺寸:1100/ 1000650 mm
最大轧制力:E1:6000KN;e2:5000kn.
最大限度的减少:50 mm
滚压速度:E1: 0±2.2/5.1m/s;E2: 0±2.8/6.4 m / s

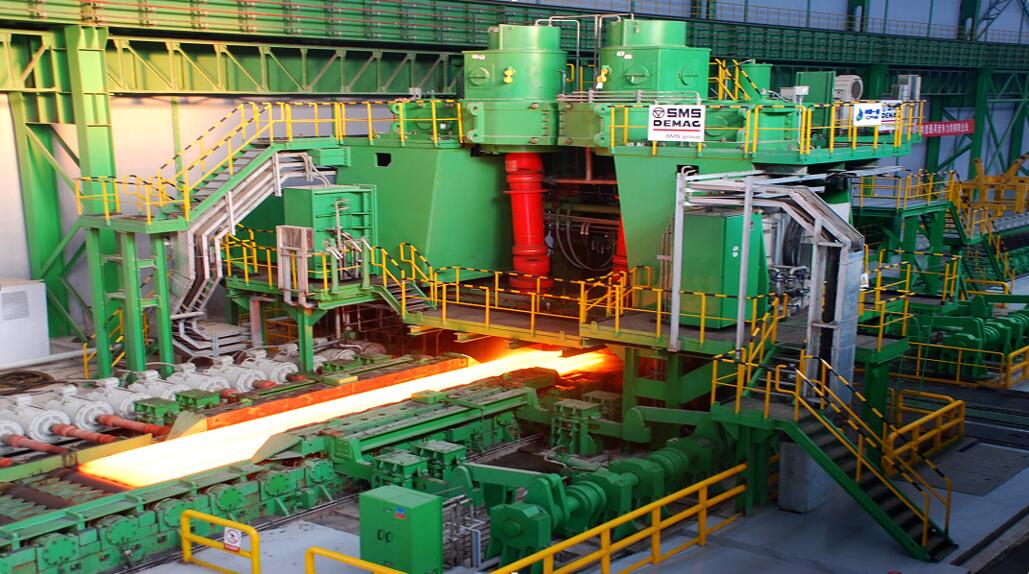

Katalor 2250mm主设备组成和工艺参数 - R1 / R2
粗轧机由两台高刚性、大压力可逆粗轧机R1和R2组成。轧制孔型灵活,可满足多种轧制要求
类型:四辊可逆双驱动粗磨机
最大轧制力:R1:45000 KN;R2:50000 kN
辊速:R1: 0-2.6/5.2 m/s;R2: 0 ~ 3.927/6.5 m / s

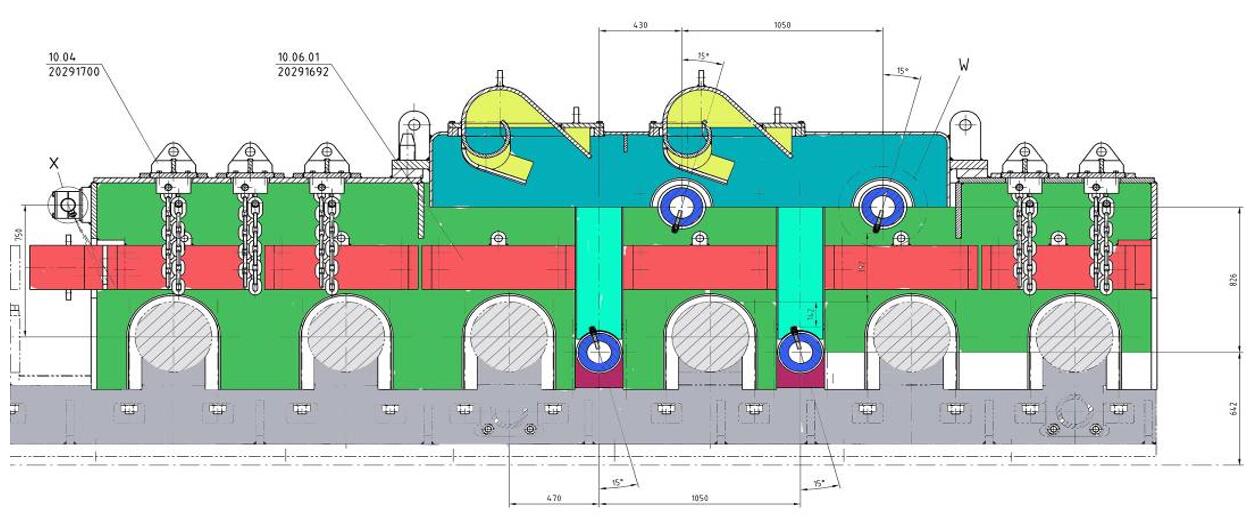

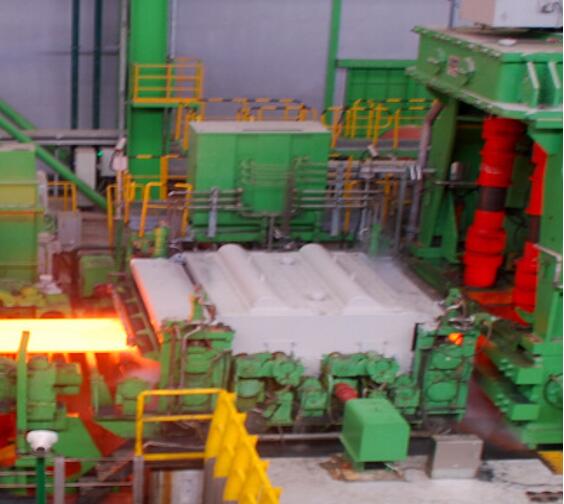

主要设备组成及工艺参数——中间钢坯保温罩
R2和中间坯的保温罩、外加热机和加热措施可以提高带钢横向和纵向温度的均匀性。
类型:液压翻转
绝缘盖尺寸:长度:72000 mm(16段×4500mm /段)
内高度:210mm(辊子表面到上辐射板的距离)

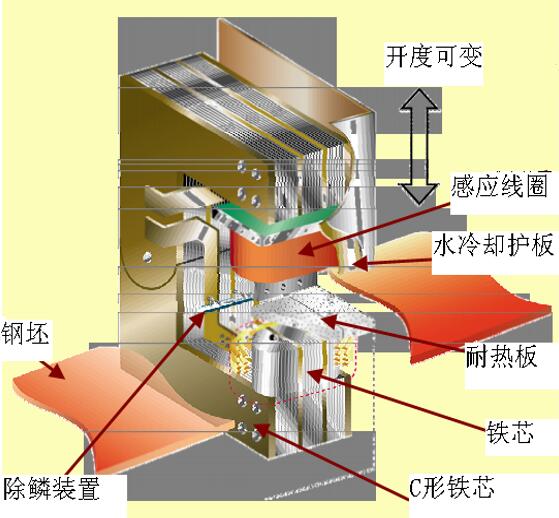

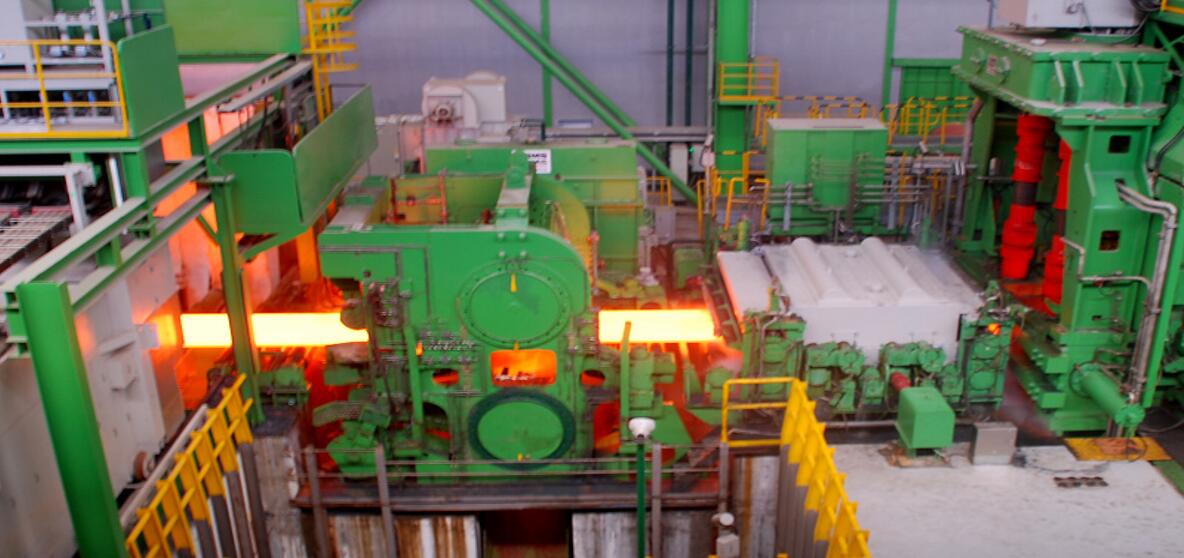

Katalor 2250mm主要设备组成及工艺参数-边加热器
宽度范围:800 - 2150毫米
厚度范围:20-60mm
温度范围:850-1150摄氏度
加热能力:50°C,距离边缘25毫米
板弯曲度:最大。+ 140毫米(上);-30毫米最高(低)
中心偏差:最大。±10mm.
Katalor 2250mm主设备组成和工艺参数 - 切割头剪
为了保证板坯顺利进入精轧机,将板坯的头尾缺陷切断,并在精轧机前设置切割头飞剪。为了减少切割头和切割尾的长度,提高成品率,采用最佳的切割头控制系统。
类型:Crank-cutting剪
剪切强度:105N/mm2(900°C,低碳);140 N/mm2(900℃,X70)
剪切力量:12000KN
主要设备组成及工艺参数-精加工及除鳞箱
在板坯进入精轧前,为保证产品表面质量,防止二次氧化铁氧化皮侵入,设置了精轧除鳞装置。主要设备参数如下:
型号:捏辊高压水喷涂拆卸盒,上集脚高度是液压可调的。
喷水压力:18~19 MPa(喷嘴)
标题数量:2行上方和下方

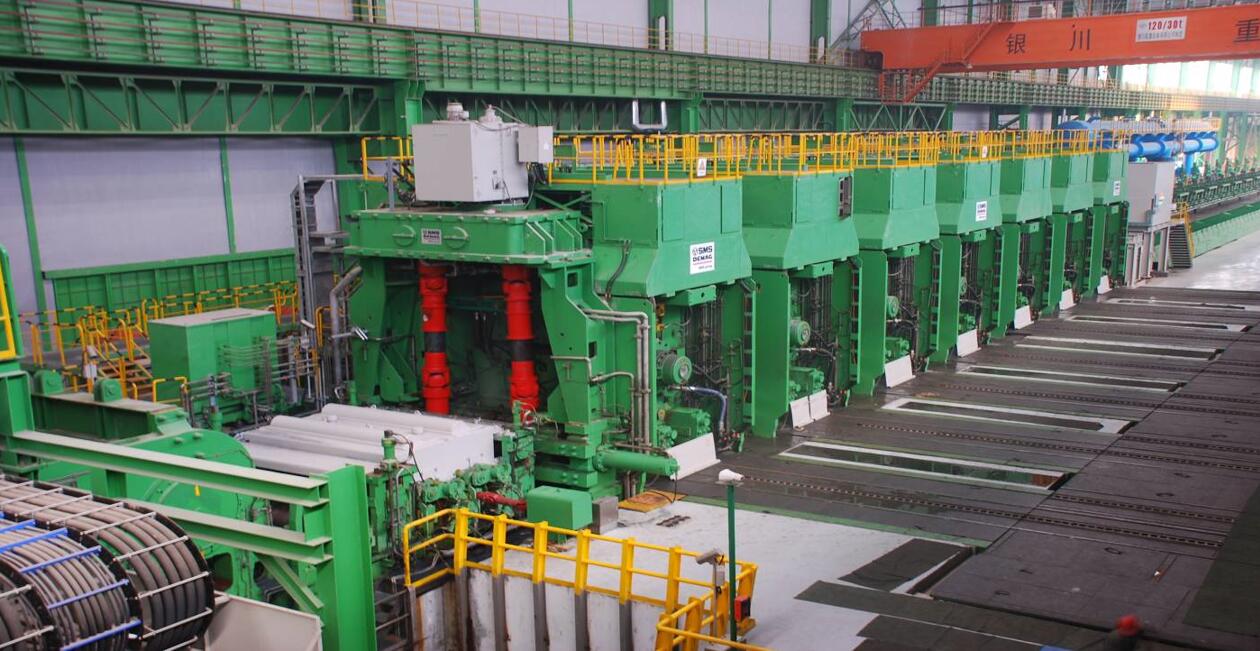

主要设备组成及工艺参数f1 ~F7精轧机
参数:7支架四辊带连续轧机
板式控制方式:CVCPLUS+折弯辊/工作辊
CVC磨机:F1-F7是CVC轧机。
工作辊尺寸:F1 ~ F4: 850 / 765 × 2550mm;F5 ~ F7: 700/630×2550毫米
支撑辊尺寸:F1~F7: 1600/1440×2250mm
最大轧制力:F1〜F4:45000KN;F5〜F7:40000KN
支撑滚子轴承:油膜轴承
工作卷滚动行程:F1〜F7:±150mm
工作辊弯曲力:F1〜F7:1500KN /每个轴承
特点:F1精加工厂前面的小型垂直滚筒采用全液压减压和宽度自动控制系统,可提高和提高条带边缘的质量,并控制条带宽精度。
F1〜F7框架配备了重型工作辊弯曲系统和轧机配置CVC +形状控制系统,可以动态调节条带的凸性和直线度,实现板状的闭环控制,获得良好的形状。
每个轧机都配备有长行程工作辊,用于卷起用于自由轧制带钢的系统。
F1、F2、F3出线口采用液压低惯性活套,F4、F5、F6出线口采用DTL活套,有利于精轧机速度和带钢张力的精确控制。
全部采用全液压减速系统和厚度自动控制(AGC)系统。该系统响应速度快,压紧速度快,设定精度高,保证了对带材全长厚度精度的控制。
精加工厂采用轧制润滑工艺技术,可降低轧制压力,减少辊磨损,提高辊的使用寿命,改善卷的表面状况,提高条带的表面质量。
1 .精轧机F1前的小立辊可以提高和提高带钢的边缘质量,控制带钢的宽度精度。精轧机F1~F7、CVCPLUS+工作辊弯辊/轧辊配合AGC系统,实现精确的厚度公差。)

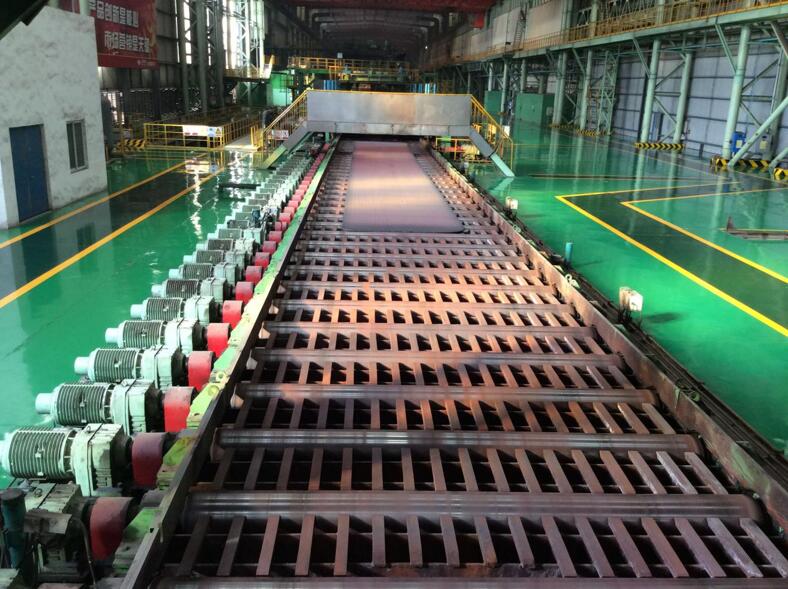

主要设备组成及工艺参数——层流冷却装置
采用高效层流冷却装置,上集箱液压倒置。上下段有粗导水段22套,微调段2套,喷水水梁组(倾斜组)共22套,可准确控制卷边温度。
类型:高效层流冷却装置,上集箱液压换向
最大水量:17360米3./小时
冷却宽度:2200毫米
冷却段长度:103360mm
冷却组数:20套粗调等+ 2套精细调节部分,共22套水喷水束套(倾销组)
水压力:0.07 mpa

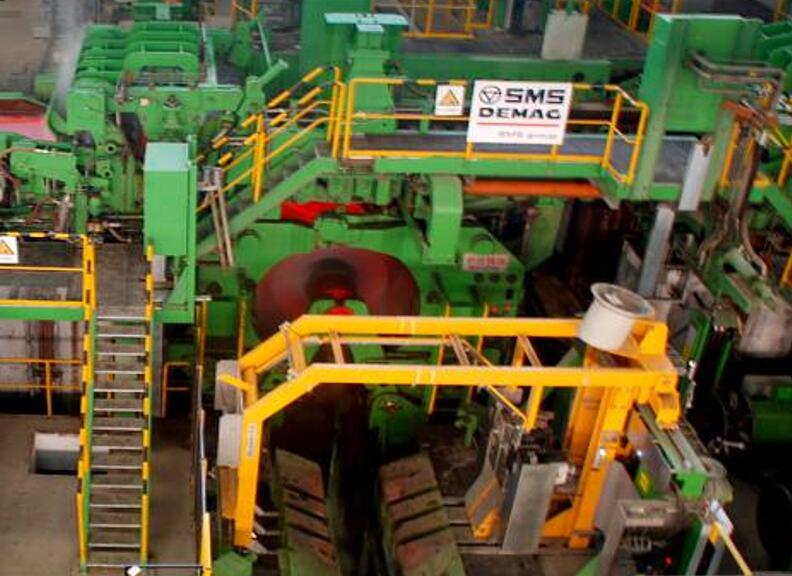

Katalor 2250mm主设备组成和工艺参数-No.1,No.2和No.3地下卷取器
采用全液压卷取机、无级伸缩卷取机和高响应自动跳线控制系统,提高带钢的卷取质量。
主要设备参数:
类型:三辊全液压移动式卷取机
卷绕温度:500〜850°C
主要设备组成及工艺参数-电子控制系统

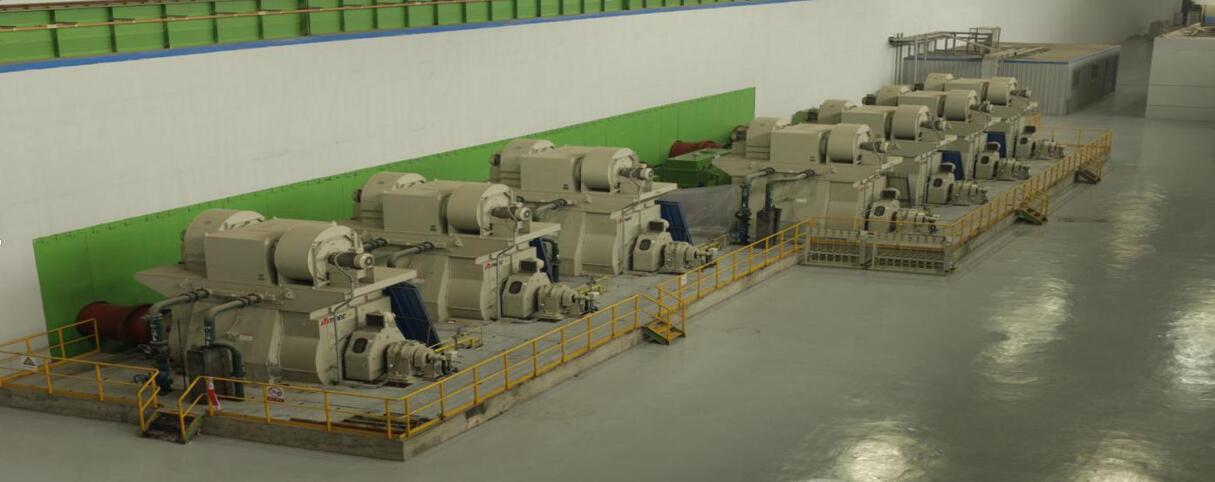

HBIS 2250MM热轧带钢采用全球最先进的大功率电子技术,三级逆变器,结合了最新的国际传动控制技术:高功率器件IEGT应用于主电路,三级主电路拓扑,与高集成模块化控制结构设计,三级PWM脉宽调制技术和PWM脉冲控制技术,矢量控制技术等最新技术应用。TMEIC提供全球最先进的AC主电机,具有紧凑的设计和高电机效率,可降低生产成本并提高生产效率。
生产及新产品开发情况
2008年8月16日,卡塔洛热轧厂成功测试了第一卷,年产量达到10.3万吨。2009~2012年产量分别为311万吨、481万吨、497万吨、518万吨。随着生产水平的不断提高,品种结构也发生了重大变化,新品种的发展速度不断加快,高等级钢材的比重也有所提高。
Katalor 2250mm生产及新产品开发②
目前已开发出130多个钢种,并多次测试O5板。热轧产品表面质量达到了冷轧“O5”板原材料要求。英雄联盟赌钱网站
汽车钢直接供应长城汽车、中兴汽车、大运汽车、山东世丰、河北玉杰、江苏昌明、长青、卡威等20多个档次。
420L、440L、510L、610L、700L等品牌汽车大梁已成功应用于长城汽车、中国重型汽车、厦门金龙、宇通客车、东风汽车等知名企业;
车轮钢系列330CL、380CL、400CL、420CL等产品广泛应用于无内胎车轮制造行业,并已出口韩国、欧美、英雄联盟赌钱网站非洲、美洲等国家和地区。
Katalor 2250mm生产及新产品开发③
X80和X70高档管道钢系列成功应用于石油西东气管道的二线项目。英雄联盟彩票官网首页低级管道钢系列成功应用于胜利油田潜艇管道案,阿尔及利亚和中东管道项目,油套管钢钢J55也适用于不同的大项目。英雄联盟彩票官网首页
试用X90,X100高强度管道钢的巨大成功,使我们公司成为七钢铁公司的研究重点科学项目中石油高强度管道钢。英雄联盟彩票官网首页
我们可以生产船上A / B / D级普通强度钢板和AH32/ 36,DH32/ 36高强度船板,并通过了九届国家分类社团的认证,如ABS,BV,GL,KR,LR和CCS。
如果您想了解更多关于我们的卡塔洛2250mm生产线的信息,请自由联系我们。很荣幸能与您讨论共同生产的可能性。
